表面处理必备手册:电镀工艺

栏目:专业知识 发布时间:2020-11-30
电镀工艺:电镀(英文:Electroplating),是利用电解的原理为物件表面铺上一层金属的工艺。起到提高物体的金属强度,和防止金属氧化(如锈蚀、提高耐磨、增加导电性、抗腐蚀等),以及提高物件表面的美观度(如反光性、颜色多样化)。
归档
中文名电镀
英文名Electroplating
别称名电化学沉积
技术分类涂镀层技术


工艺特点

工艺成本模具费用(无)单件费用(高)
典型应用交通工具、消费电子产品、家具、珠宝和银器等的表面处理
产量范围单件到大批量皆可
质量优势光泽度极高,抗氧化腐蚀
生产效率速度中等,具体取决于材料种类和涂层厚度


适用材料

1、多数金属都可进行电镀,但是不同的金属具有不同电镀效率。其中最常见的有:铬、镉、锡、镍、锌、铜、银、金和铑。

2、最常用于电镀的塑料为ABS,因为ABS能承受60°C(140°F)的电镀高温,并且其电镀层和非电镀层结合强度高。

3、镍金属不可用于电镀接触皮肤的产品,因为镍对皮肤有刺激性且有毒性。

4、电镀可提高金属强度,如没经过电镀的鱼钩拉力仅有6kg左右,而镀钛的鱼钩拉力可达60kg以上,是普通鱼钩的十倍。


设计考虑因素:

1、电镀最大的功能优势是:在金属和非金属零件表面,都可以形成一层全新且光泽度极高的金属层,直接提升了原零件的视觉档次。相对于直接用金属成型零件,成本要低得多。

2、对同一部件表面特定区域进行电镀,可用特制的蜡和涂料涂在不需要电镀的区域。

3、铬镀(镀铬层)被广泛用于交通工具和家具产业的表面处理;汽车、摩托车、自行车、缝纫机、钟表、家用电器、医疗器械、仪器仪表、办公用品、日用五金、家具、量具等的防护与装饰;石油、化工、煤炭、交通、农机、机械等工业部门零部件的强化与修复。

4、镀锌层用途:汽车、轻工、仪表、机电、农机、建筑、煤矿、五金、国防等行业钢铁构件的防护。

5、镀锡层用途:食品工业马口铁罐及铜质容器的防腐;电子工业电子元器件的软钎焊;国防工业上与火药和橡胶接触零件的防护;机械工业减摩、可磨密封、精密螺纹防松及氮化件防渗处理。

电镀铬工艺展示

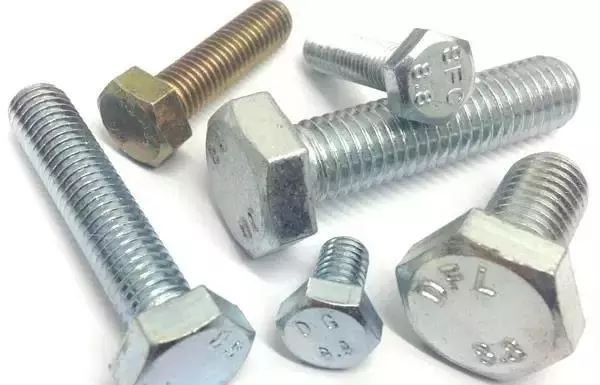

电镀锌工艺展示


电镀锡工艺展示

工艺成本

1、无模具费用。

2、需要有相应的电镀设备,同时需要有电镀池、化学剂、排水排污装置等。

3、时间成本取决于温度和金属种类。

4、人力成本(中-高),取决于具体电镀件的种类,例如银器和珠宝的电镀就需要极高的熟练工人进行操作,因为其对外观和耐久性的要求很高。


环境影响

大量有毒物质会被用在电镀过程中,所以需要专业的分流和提取,以确保最小的环境影响。


电镀时,镀层金属或其他不溶性材料做阳极,待镀的工件做阴极,镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰,且使镀层均匀、牢固,需用含镀层金属阳离子的溶液做电镀液,以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层,改变基材表面性质。


实例1:国内工厂实拍电镀工艺
